Abmessung Standardausführung Abb. 104 - 106

WIG geschweißte Schlauchanschlüsse für Edelstahl-Metallschläuche. Standardausführungen der Anschlüsse: Stahl.

Ebenfalls können diese Anschlüsse in rostfreiem Stahl geliefert werden sowie auch in anderen rostfreien, austenitischen Stählen.

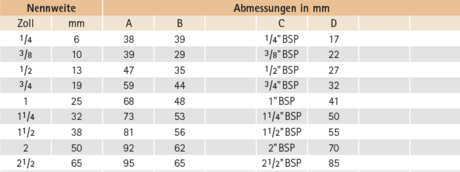

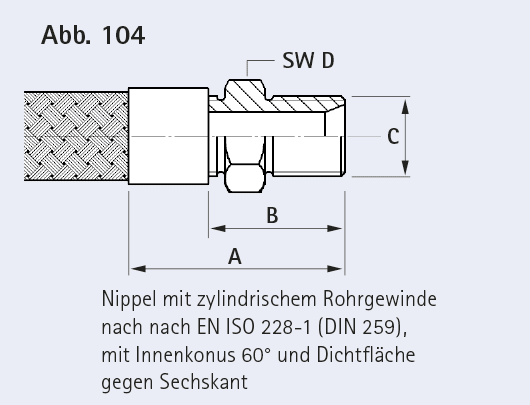

Datentabelle: Nippel mit zylindrischem Rohrgewinde  nach nach EN ISO 228-1 (DIN 259),  mit Innenkonus 60° und Dichtfläche gegen Sechskant

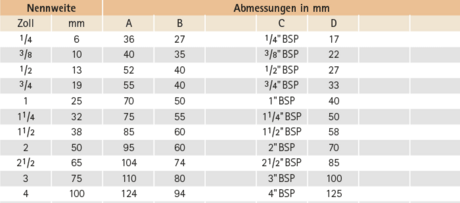

Datentabelle: Muffe mit zylindrischem Rohrgewinde  nach EN 10226-1 (DIN 2999)

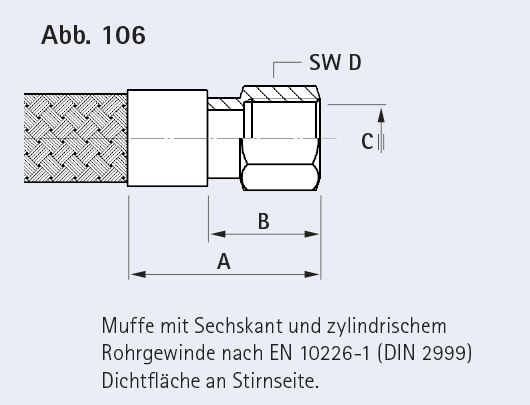

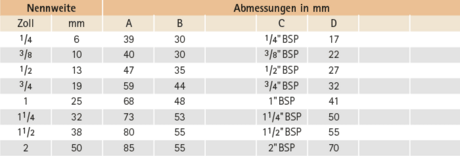

Datentabelle: Muffe mit Sechskant und zylindrischem Rohrgewinde nach EN 10226-1 (DIN 2999) Dichtfläche an Stirnseite.

Änderungen vorbehalten
