Schlauchanschlüsse

Standardausführungen für Edelstahlmetallschäuche

Die Anschlüsse sind lieferbar in Stahl, rostfreiem Stahl oder anderen Werkstoffen. Feste oder lose Flansche mit Bund nach EN-DIN-ASA-BS usw. Sämtliche Anschlüsse werden nach dem WIG Verfahren mit den Schläuchen verschweißt. Sonderaus­führungen ebenfalls lieferbar.

Wenn nicht anders erwähnt, gilt die DIN-Norm EN 10806 (Rohrleitungen – Anschlussteile für gewellte Metallschläuche).

Zu beachten

Kegeldichtungen von handelsüblichen Kupplungen verschiedener Herkunft sind nicht austauschbar.

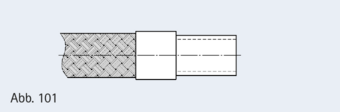

Anschweißrohrstutzen

Rohrnippel mit kegeligem
Rohrgewinde nach EN 10226-1 (DIN 2999)

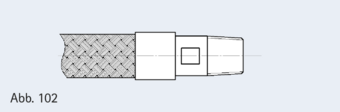

Nippel mit Sechskant und kegeligem
Rohrgewinde nach EN 10226-1 (DIN 2999)

Nippel mit zylindrischem Rohrgewinde nach EN ISO 228-1 (DIN 259), mit Innenkonus 60° und Dichtfläche gegen Sechskant

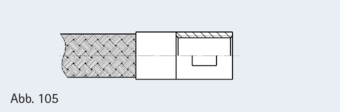

Muffe mit zylindrischem Rohrgewinde nach EN 10226-1 (DIN 2999)

Muffe mit Sechskant und zylindrischem Rohrgewinde nach EN 10226-1 (DIN 2999), Dichtfläche an Stirnseite

Dichtekegel und Überwurfmutter mit Rohrgewinde nach EN 10226-1 (DIN 2999)

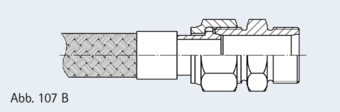

wie Abb. 107, aber mit Einschraubteil mit Rohrgewinde nach EN 10226-1 (DIN 2999)

wie Abb. 107, aber mit Einschraubteil mit Rohraußengewinde nach EN ISO 228-1 (DIN 259)

wie Abb. 107, aber mit Einschraubteil mit Anschweißrohrstutzen

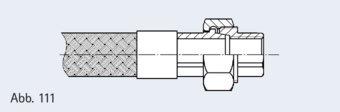

TYP GF 340 Dreiteilige Kupplung mit Kegeldichtung, Werkstoff Temperguss, mit Rohrgewinde nach EN 10226-1 (DIN 2999)

Vorschweißflansch nach EN 1092-1, z.B. wie hier abgebildet Typ 11

Loser Flansch mit Bund nach EN 1092-1, z.B. wie hier abgebildet Typ 02
